Caratteristiche tecniche

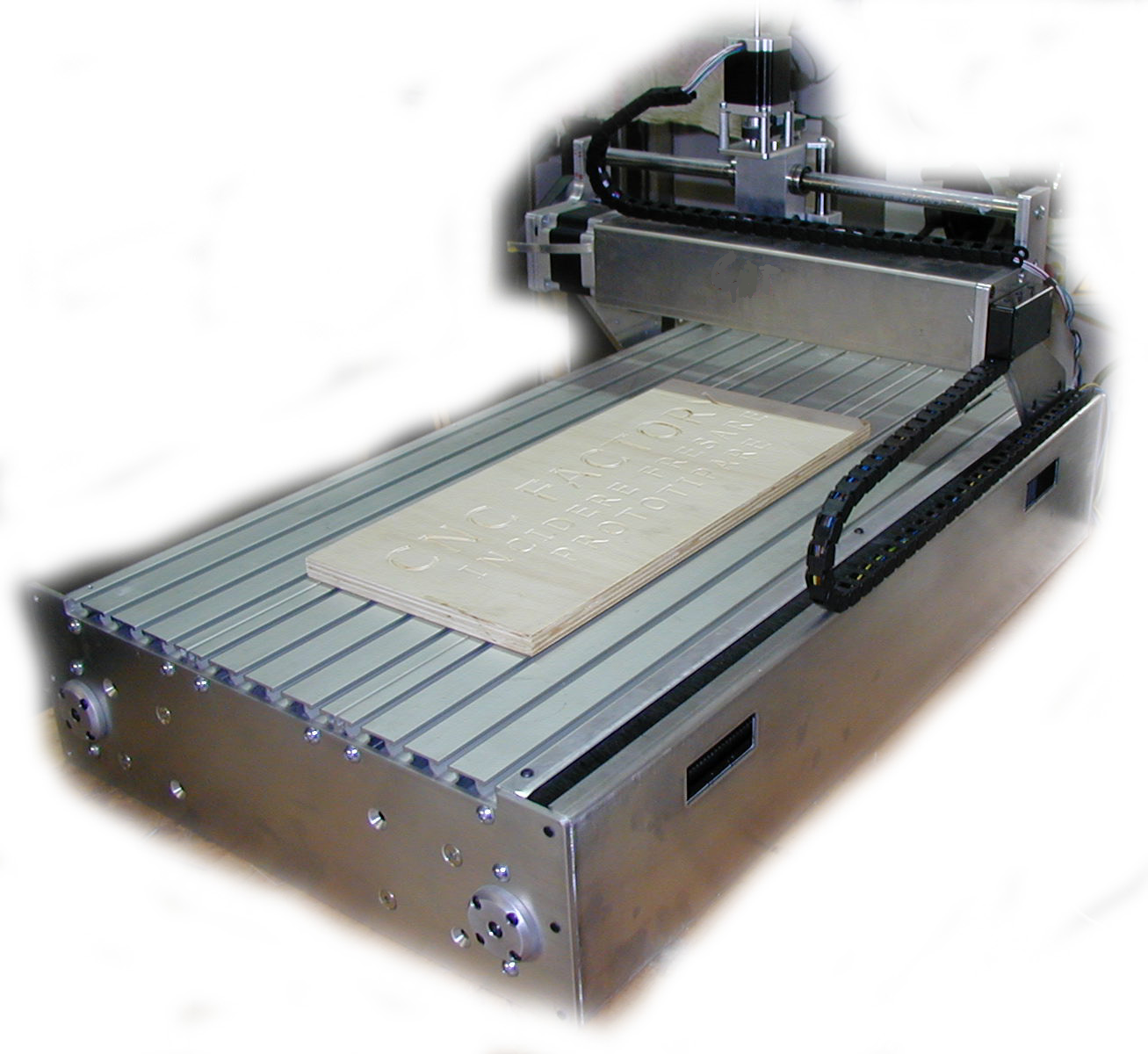

Robusto telaio a portale mobile con tavola fissa in alluminio estruso con cave (T-Slot) e semplicità di lavorazione e posizionamento pezzi.
Elettronica di potenza Viper integrata sottoscocca. Chopping, bipolare, microstep 1:10 (2000 microstep/rotazione a motore)
Risoluzione tecnica (1/10 passo): 0,0025 mm
Ripetibilità sui 3 assi: +/- 0,02 mm
Motori: 2 motori 8Nm asse X, 1 motore 4Nm asse Y, 1 motore 1,8Nm asse Z.
Motori asse X sotto il piano di lavoro, protetti dalla polvere.
Assi di scorrimento da 20mm rettificati ed induriti superficialmente.
Guide di scorrimento a ricircolo di sfere da 20mm.
Viti trapezoidali da 16 x 5mm.
Corse: 800 (X) x 400 (Y) x 115 (Z) mm.
Clamping area: 900 (X) x 450 (Y) x 90 (Z) mm
Velocità in rapido teorica: 5000mm/min
Velocità in rapido pratica: 1500mm/min.
Attacco elettromandrino portautensile standard: Euroneck Ø43mm
Collegamento al PC tramite cavo LPT DB25 macshio/femmina (porta parallela)
Finecorsa su tutti gli assi
Catene portacavi
Ingombri: 950x600x200mm
- Peso approssimativo: 50kg

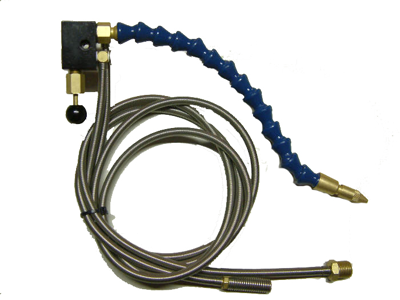

Accessori fornibili a richiesta
